プロトモデル製作

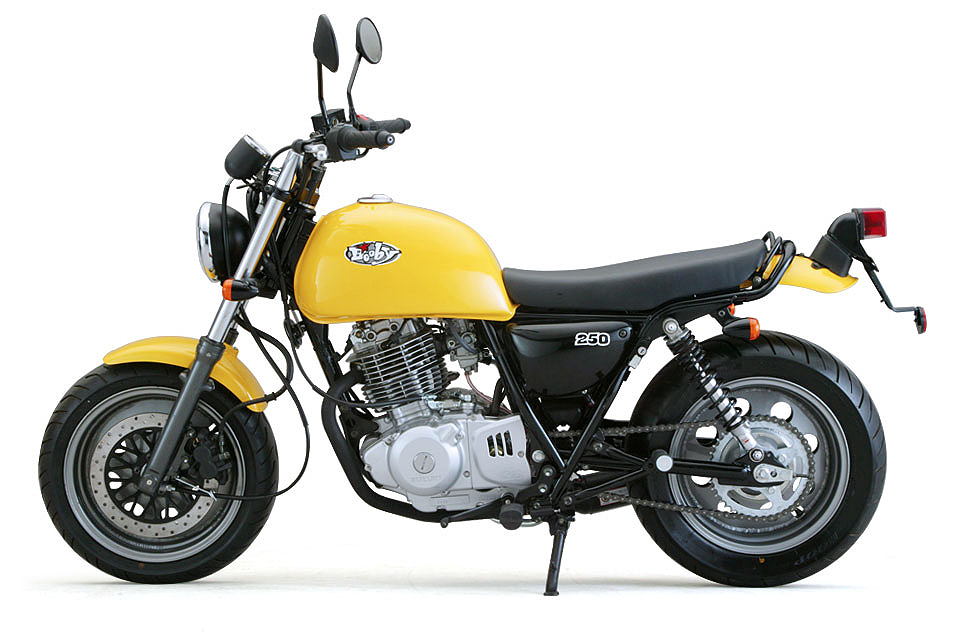

S様 プロトモデル製作（Booby）
ここ数年で二輪車も女性ライダーが増えています。50ccからステップアップする時にどうしても気になることが一つ、足つき性の問題が上げられます。
また、国内では251cc以上のバイクは、車検制度があり250cc以下のバイクを求める傾向があります。そこで、250ccクラスの足つき性にポイントを絞った街乗りバイクのプロトモデルとなります。ウィットラボでは、ライディングポジンションを考えたフレーム設計から製作可能です。名前は「ブービー」と愛らしいネーミングです。
技術紹介
メッキ処理

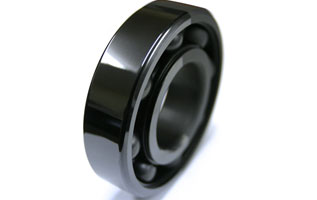

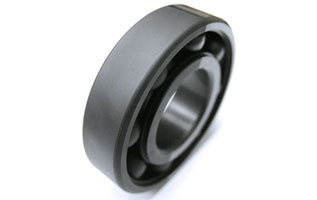

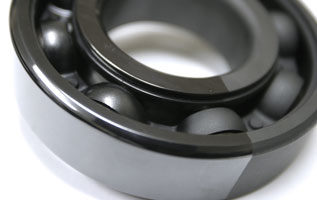

ウィットラボより提案する表面処理をご紹介いたします。上記写真は、ベアリングに黒メッキ処理をしたモノになります。ひと昔前のカットモデルではいろいろな色でカット部分を表現してきましたが今、求められている見せ方は、シンプルのモノが多くその中でも仕上げの処理にこだわったカットモデルの受注が増えています。
お客様の見せたいモノは、どこの部分かを打ち合わせ、白と黒のコントラストでカットモデルを表現いたします。
ウィットラボでは細かい表面処理まで考えたプロダクト製作を承ります。

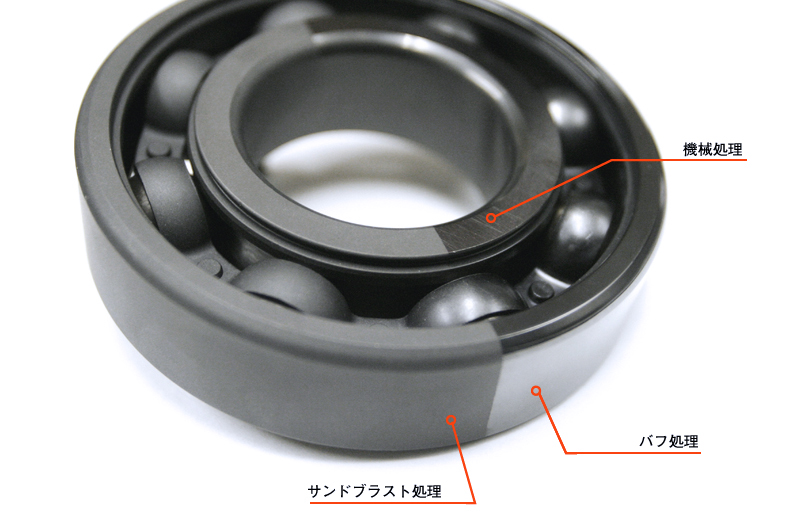

下地処理にこだわることでハイクオリティーの表現が実現できます。
表面処理の目安
| No. | 下地処理方法 | 表面 | 用途 |
|---|---|---|---|
| 01 | 機械加工素地 | 素地 | 質感をこだわらない場合 |
| 02 | サンドブラスト処理（60番） | 黒のシルバーフレーク | 素材表面の状況により必要とする場合 |
| 03 | サンドブラスト処理（120番） | マット（やや荒い） | マットな仕上がりを必要とする場合 |
| 04 | 鏡面バフ処理 | 鏡面 | 高級感な仕上がりを求める場合 |
※素材表面の状態により表現できない場合もございます。あらかじめご相談ください。
※カットモデルの展示スタンドも個別に製作いたします。

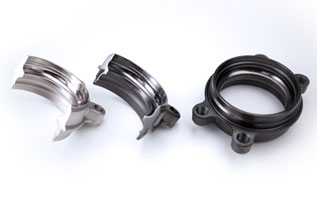

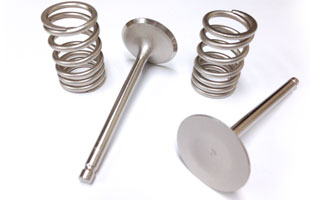

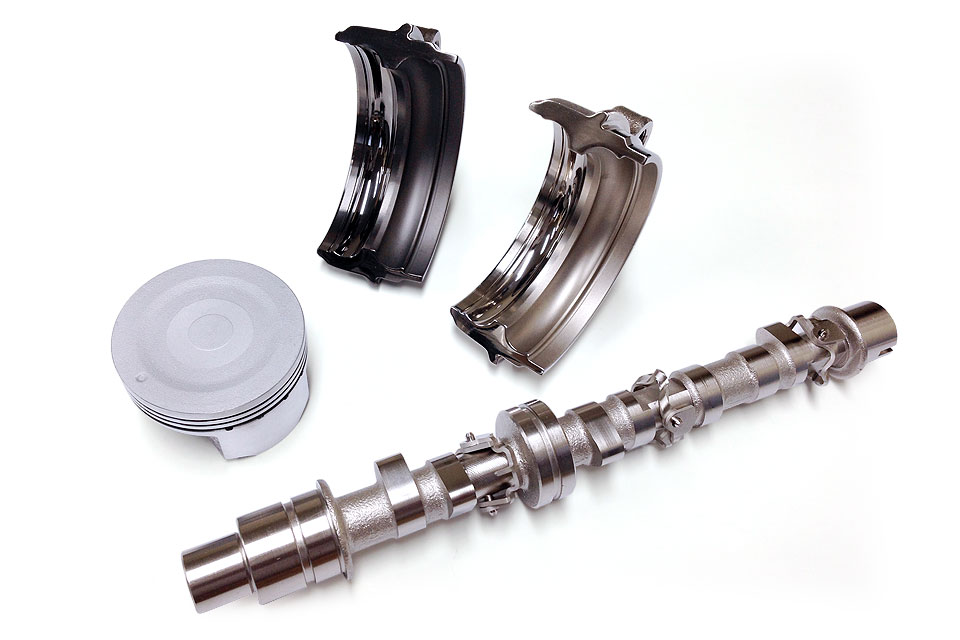

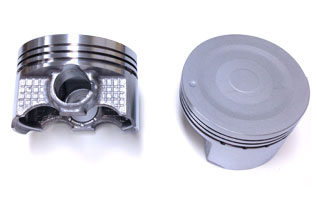

ウィットラボより提案するメッキ処理をご紹介いたします。上記写真は、エンジン部品にメッキ処理をしたモノになります。伝えるカットモデルで重要な表面処理がメッキ処理になります。
パーツを見せる上で質感がとても大切です。種類の違うメッキを使用することで色味に加えて高級感も演出することが可能です。
ウィットラボでは下処理のノウハウを武器に仕上がりをご提案いたします。
| No. | メッキ種類 | 下処理 | 色目 | 部品 |
|---|---|---|---|---|
| 01 | クロームメッキ | 鏡面バフ | 鏡面シルバー | スタンダードな仕上がり |
| 02 | クロクロームメッキ | 鏡面バフ | 鏡面ブラック | 高級感な仕上がりを求める場合 |
| 03 | クロームメッキ | 鏡面バフ | 鏡面ブラウン | 高級感な仕上がりを求める場合 |
| 04 | クロームメッキ | ブラスト処理 | マットシルバー | 素材の表現を求める場合 |
3次元測定器 × 3DCAD加工

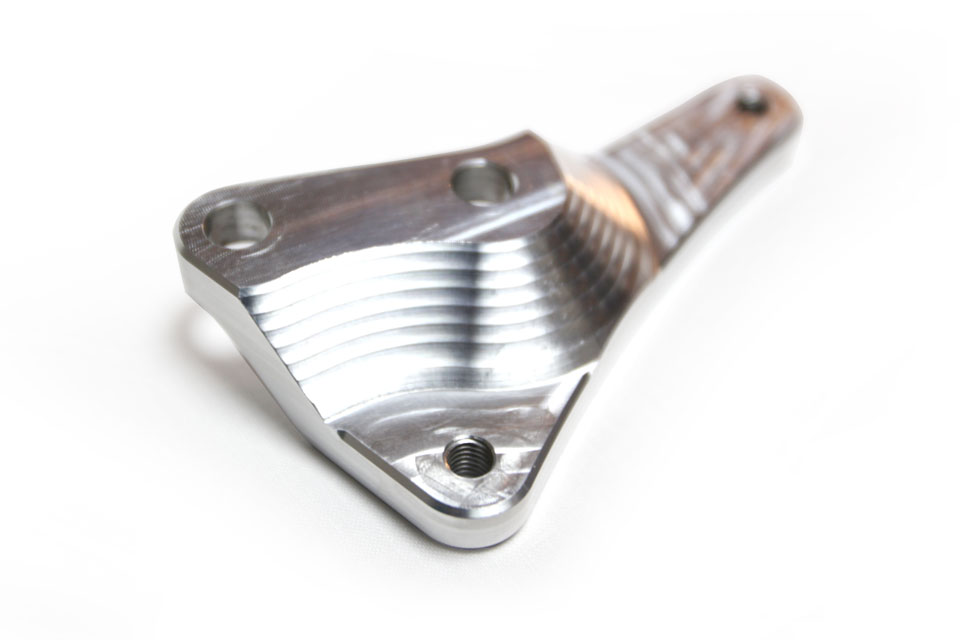

ブレーキキャリパーブラケット製作

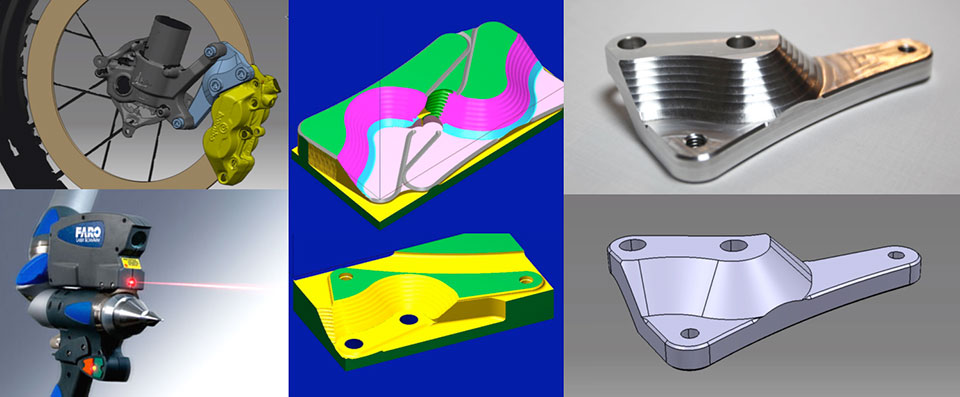

機械部品同士を結合するために使用する支持具を製作するにあたりウィットラボでは、FARO社の3次元測定器と3DCADを利用して、製造のプロセスから見直します。開発段階での検討精度をあげることで現物製作での修正作業を無くします。さらに、DATAの一元化を実現することも可能です。
3次元測定器 × 3DCAD加工のメリット
- ・ 開発期間が短縮される
- ・ 高精度な精密加工が可能（ハイクオリティー）
- ・ オリジナル製品の製作が可能
- ・ 3D仮想空間上で信頼の高い検討・確認ができる（PC上でシミュレーション）
- ・ デジタルデーター管理によるCADデーターの二次利用が可能
主要加工機械一覧
機械加工・溶接・板金
ウィットラボでは、協力会社：株式会社エヌアールエスと連携し機械加工から溶接・板金・車両整備まで一貫して対応いたします。さまざまなオーダーに対応するため、3軸加工から5軸加工の高精度マシニングセンタや各種加工機を取りそろえています。アルミ、スチール、ステンレス、チタン、マグネシウム、樹脂などの素材に対応。溶接・板金ではTIG溶接など、確かな技術と経験を持つ熟練の溶接工が、高い精度で作業を行います。弊社内で治具から製作することで、高精度な品質を保証します。スチール、ステンレス、アルミ、チタン、マグネシウムなど、各種金属の溶接が可能。マフラー、サイレンサー、ガソリンタンク、フレーム等、各種ステー、スタンド等の製作、修正、補強などを行っています。車両整備では、国家資格であるガソリン／ディーゼル2級整備士が在籍。「普通、小型自動車分解整備事業」認定工場との提携で、アフターフォローも安心してご依頼頂けます。
プロトモデル（試作:四輪、二輪、マリン等）、レース車両の組換え作業等、幅広く対応いたします。（ガソリン、ディーゼル、電気、ハイブリット、その他すべての車両に対応可能）
ウィットラボでは、技術の先にあるノウハウでお客様のイメージを形にしていきます。
| 設備 | メーカー | 型番 | X | Y | Z | 台数 |
|---|---|---|---|---|---|---|
| 5軸マシニングセンタ | 森精機 | NMV5000 | 730 | 510 | 510 | 1 |
| 5軸ターニングセンタ | 森精機 | CH250 | 600 | 150 | 1000 | 1 |
| 横型マシニングセンタ | 森精機 | NHX5000 | 730 | 730 | 880 | 1 |
| 縦型マシニングセンタ | 森精機 | NVX5100 | 1050 | 530 | 660 | 1 |
| 縦型マシニングセンタ | 森精機 | VS60 | 1250 | 610 | 450 | 2 |
| 縦型マシニングセンタ | 森精機 | VM50 | 1000 | 510 | 450 | 1 |
| 縦型マシニングセンタ | エンシュー | 450VL | 800 | 450 | 510 | 1 |
| NC旋盤 | 森精機 | ST250 | 260 | - | 520 | 1 |
| NC旋盤 | 森精機 | CL2000 | 245 | - | 370 | 1 |
| NCフライス | 静岡鉄工所 | 1 | ||||
| 汎用フライス | 静岡鉄工所 | 2 | ||||
| 汎用旋盤 | ダイワ | 3 | ||||
| 工具研削盤 | 1 | |||||
| ボール盤、タッパー | エンシュー | 10 | ||||
| プレスブレーキ | コマツ | PAS5012 | 1 | |||
| シャーリング | アマダ | DCT-1265 | 1 | |||
| TIG溶接機 | パナソニック | 6 | ||||
| MIG溶接機 | パナソニック | 5 | ||||
| プラズマカッター | パナソニック | 1 | ||||
| コンタマシン | アマダ | 3 | ||||
| 丸のこ盤 | キャプテンソー | 1 | ||||
| パイプベンダー | チヨダ | 1 | ||||
| 油圧プレス | 1 | |||||
| 車両整備2柱リフト | 1 | |||||
| タイヤチェンジャー | 1 | |||||
| ホイールバランサー | 1 | |||||
| 2tエンジンクレーン | 1 | |||||
| 各種整備工具 | ||||||
| サンドブラスト機 | 1 | |||||
| 3次元測定器 | FARO | FAROARM | 1 | |||
| 3次元測定器 | 東京精密 | RVF800A | 1 | |||
| 定盤 | 600 | 900 | 3 | |||
| 定盤 | 900 | 1800 | 1 | |||
| 作業定盤 | 1550 | 2700 | 1 | |||
| 各種測定器 | ||||||
| 3次元CAD／CAM | NX | 1 | ||||
| 3次元CAD／CAM | WorkNC | 2 | ||||
| 2.5次元CAD／CAM | ゴードーソリューション | ナスカ | 5 | |||
| A0プロッター | HP | designjet500 | 1 | |||
| 切削加工用ブース | 1 |
